Представьте себе крепкий канат, который висит над головой рабочих на стройке, удерживает автомобиль на подъемнике или служит растяжкой моста. Сам по себе трос — это лишь полдела.
Без надежной фиксации концов он становится бесполезен и даже опасен. Именно в точках крепления зарождаются аварии. Разорванный трос на производстве — это не просто потеря груза, но риск для жизни людей.
Проблема в том, что трос работает в системе, как единое целое. Надежность всей конструкции зависит от самого слабого звена — места соединения. Вот почему инженеры и строители всегда уделяют особое внимание муфтам, наконечникам и сокетам. Эти небольшие, на первый взгляд незаметные детали решают задачу безопасной передачи нагрузки и предотвращают катастрофические отказы.
Основные виды крепежей: обзор технологий
На рынке существует несколько испытанных временем решений для заделки концов тросов. Каждое имеет свои преимущества, ограничения и области применения. Правильный выбор во многом определяет долговечность и безопасность конструкции.
Клиновые зажимы: универсальное решение

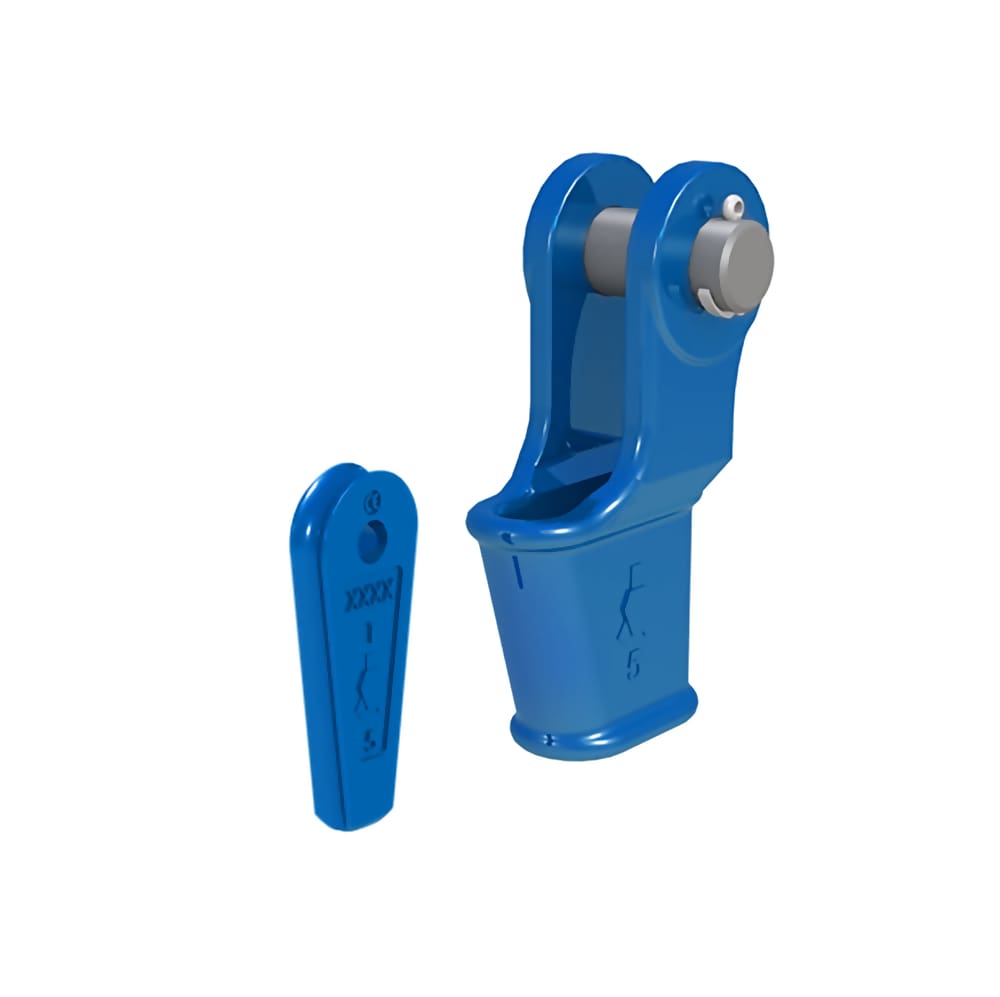

Клиновые зажимы (wedge sockets) — это разборная конструкция, основанная на принципе самозатягивания. Внутри стального корпуса располагается конусообразный клин, а трос просто вводится в отверстие сверху. При нагрузке клин втягивается внутрь, прижимая трос со всех сторон. Это создает соединение за счет самозатягивания клина и контролируемого обжатия каната.
Главное достоинство таких зажимов — разборность. Вы можете быстро установить новый трос на месте, прямо в полевых условиях, без специального оборудования. Поэтому клиновые муфты канатные широко применяются в крановом хозяйстве и на канатных машинах (драглайны, грейферы, копры), а также в ряде лифтовых/подъемных систем по конструкции производителя. Если вам часто требуется менять тросы, это оптимальный вариант.
Однако есть нюанс: при переменных нагрузках критичны правильная сборка и контроль посадки клина. Выполняют первичную «посадку» под нагрузкой, маркируют положение каната и регулярно проверяют, нет ли смещения/распускания хвоста.
Монтаж выполняют строго по инструкции производителя: длина свободного конца, укладка каната в клин, (при необходимости) зажим на свободном конце и контрольная метка
Обжимные наконечники: эстетика и прочность

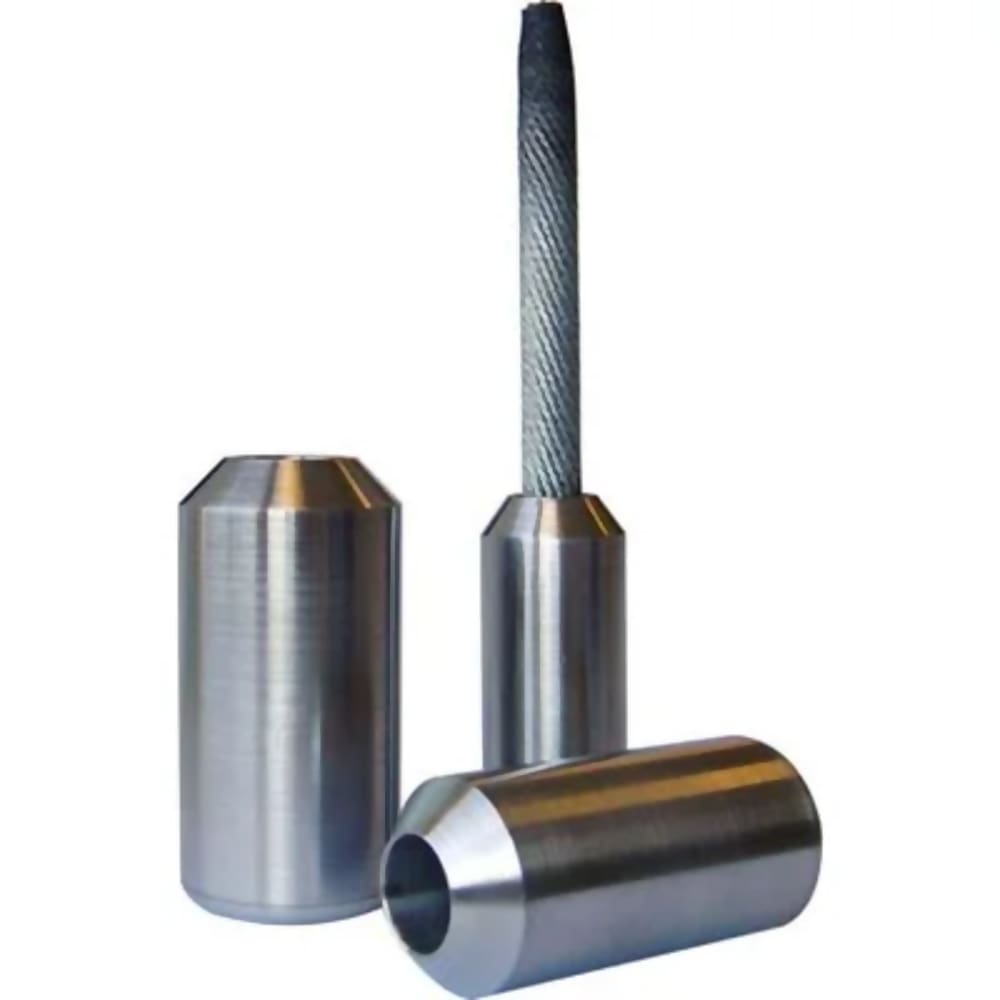

Обжимные наконечники (swage terminals) представляют собой неразборное соединение. Металлическая втулка специального профиля просто опрессовывается на калиброванных матрицах гидравлическим прессом или на ротационной обжимной машине (swaging). Под давлением втулка деформируется, обволакивая трос со всех сторон, что создает монолитное соединение.
Такой подход имеет несколько преимуществ. Во-первых, эстетика: гладкое, красивое соединение без выступающих элементов. Во-вторых, надежность: качественная опрессовка при соблюдении технологии дает высокую стойкость к вибрациям, но требует правильного подбора втулки/матриц и контроля (в т.ч. измерений после обжима и/или испытаний).
Обжимные наконечники активно используются в архитектурных растяжках небоскребов, при монтаже постоянных стоячих такелажных систем на яхтах и парусниках, в стационарных промышленных конструкциях. Если вы планируете долговременную конструкцию, которую не нужно часто перестраивать — это ваш выбор.
Минус — неразборность. Если трос износился, придется полностью переделывать соединение. Кроме того, требуется специальное оборудование для опрессовки, что усложняет полевые работы.
Заливные сокеты: максимальная надежность

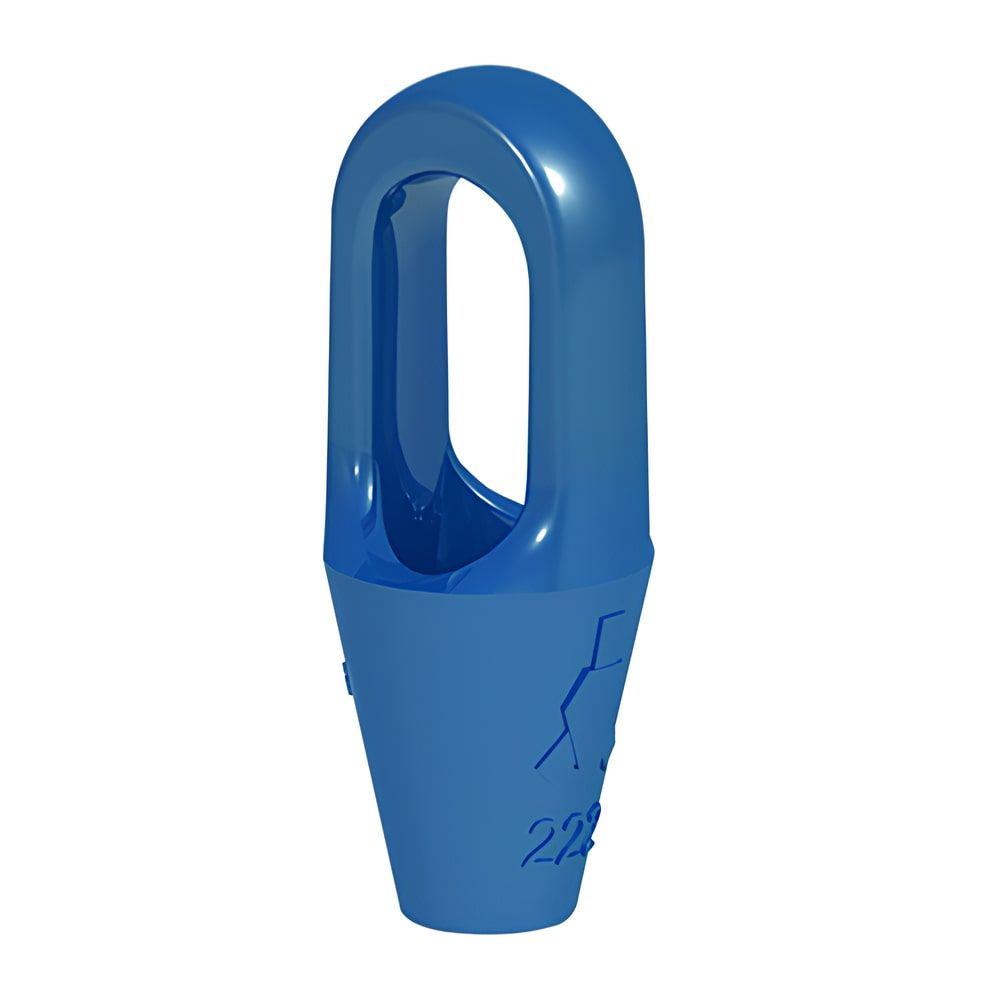

Заливные сокеты (spelter sockets) — это наиболее надежный, но и самый технологичный вид крепления. Конструкция проста: стальной или алюминиевый «стакан», внутри которого расплетается конец троса, а затем полость заливается расплавленным цинковым сплавом (spelter) либо полимерным компаундом (resin socketing) — в зависимости от технологии.
При затвердевании металл или полимер образует практически неразрывную связь с волокнами троса. При правильной подготовке и заливке по инструкции производители часто декларируют эффективность до 100% разрывной прочности каната (для цинковой заливки); для компаундов значения зависят от системы и регламента испытаний.
Заливные сокеты применяются в наиболее критичных конструкциях: мостостроении, вантовых системах, глубоководном оффшорном лифтинге. Здесь ошибка недопустима, и инженеры выбирают именно этот вариант.
Недостаток — технологичность и стоимость. Нужны оборудование для плавки/нагрева (тигель), контроль температуры, подготовка каната (распушение/очистка), оснастка и квалификация персонала. На стройплощадке такое выполнить сложно. Кроме того, это необратимое соединение.
Винтовые зажимы: простое решение для временных конструкций

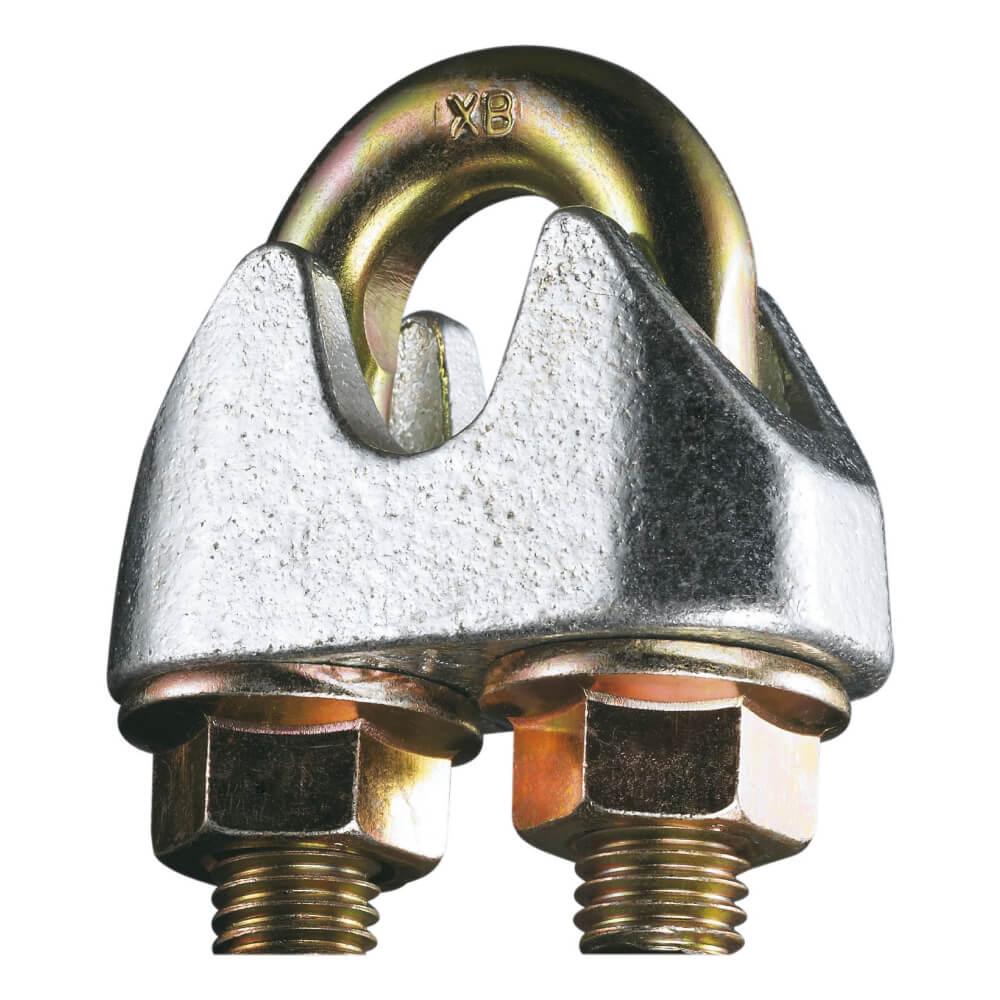

U-образное болтовое соединение (винтовые зажимы) — самая простая альтернатива. Канатный зажим (клипса) состоит из U-резьбовой шпильки, седла (saddle) и гаек. Устанавливается в заданном количестве с нужным шагом и моментом затяжки. Гайки затягиваются сверху. Седло ставят на рабочую ветвь, U-резьбовая шпилька — на свободный конец
Важно понимать: это не профессиональная «муфта» в полном смысле слова, но популярное решение для временных креплений в быту и на малых объектах. Применяются, но только при соблюдении норм монтажа (количество зажимов, расстояния, момент затяжки, повторная протяжка после нагружения). Для ответственных и грузоподъемных операций часто выбирают сокеты/опрессовку.
Как выбрать правильное крепление: практический совет
Выбор типа муфты зависит от нескольких факторов. Давайте разберем ключевые критерии.
- Первый фактор — разборность. Если вам нужно часто менять тросы на одном месте, выбирайте клиновые зажимы. Они самые удобные для этого. Если конструкция стационарная и трос будет работать годами, можно выбрать более надежный вариант: обжим или заливку.
- Второй фактор — величина нагрузки. Для критически важных подъемов, особенно если речь идет о подъеме людей или особо ценного груза, выбирайте заливные сокеты или заводской обжим. Здесь экономия недопустима.
- Третий фактор — условия эксплуатации. Если конструкция находится в агрессивной среде (морской воздух, кислотная среда), используйте нержавеющую сталь или специальные защитные покрытия. Для обычных условий подойдет оцинкованный вариант.
- Четвертый фактор — динамические нагрузки. Если предполагаются частые рывки, удары или вибрация, избегайте клиновых зажимов простой конструкции. Они будут проскальзывать. Лучше выбрать обжим или заливку.
Безопасность и обслуживание
Помните, что даже правильно выполненная муфта — это не вечное соединение. Металл устает, коррозирует, взаимодействует со средой.
Проводите регулярные осмотры крепления. Ищите микротрещины на поверхности, следы коррозии внутри стакана (если это заливной сокет), ослабление клина (если это зажим). Нижняя часть клинового зажима, которая видна из-под троса, может окисляться и требовать защиты от влаги.
Если вы заметили даже малейшие признаки износа — немедленно заменяйте. Авария при отказе муфты происходит внезапно и часто необратимо.
Итог: правильное крепление — основа безопасности
Правильно подобранная муфта канатная — это гарантия того, что ваш трос отработает весь отведенный ему ресурс на все 100% без аварий и непредвиденных отказов. Не экономьте на креплении, не полагайтесь на временные решения в критичных конструкциях.
Если вы планируете собрать сложную систему с тросами, обратитесь к профессионалам за опрессовкой, заливкой или подбором оптимального типа крепежа. Мелкие затраты на консультацию и качественное выполнение работы окупятся безопасностью и долговечностью конструкции.
